Herrajes Centrados
Proyecto. @sora_arquitectura ,
@polivalentediseno
Antes de comenzar, es importante revisar estos 5 pasos principales:
- Elegir el modelo correcto
- Verificar que el tornillo sea el adecuado
- Definir la posición del herraje
- Realizar los agujeros en el mueble
- Atornillar el herraje correctamente
1- Elegir el modelo correcto
El modelo va a depender de la puerta o cajón donde se vaya a instalar y sus dimensiones. Para elegir correctamente recomendamos leer nuestra guía sobre el tema (¿Cómo elegir y combinar herrajes de muebles?)
2- Verificar que el tornillo sea el adecuado

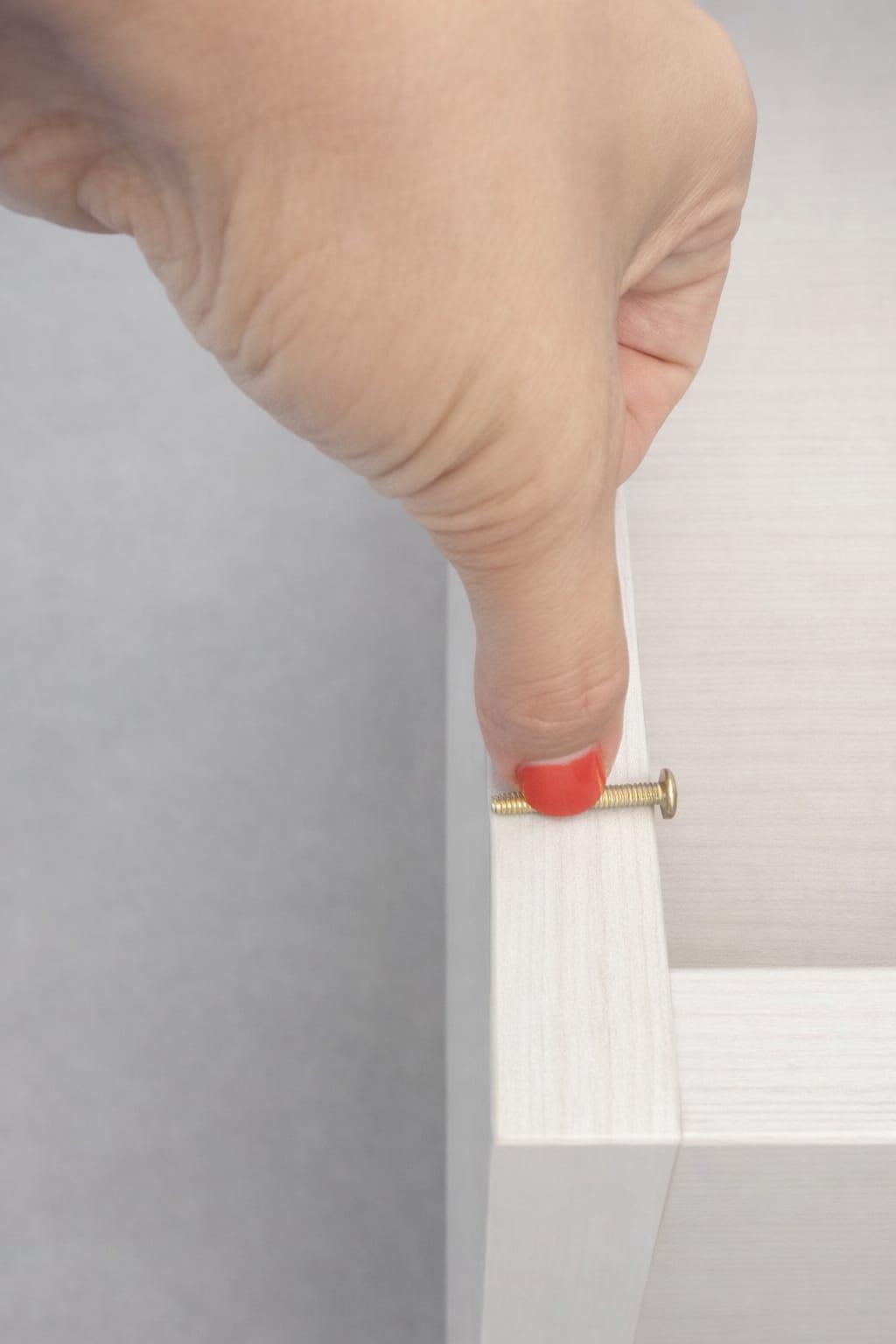

Antes de empezar con la instalación, es importante hacer bien los agujeros para los tornillos y asegurarse de que el largo del tornillo sea el adecuado. Nuestros herrajes vienen con tornillos M4 25, que es la medida estándar, con terminación bronce y 25 mm de largo. Si el cajón tiene doble frente o la puerta donde vas a instalar el herraje tuviera más de 18 mm de espesor, es necesario utilizar tornillos más largos. Siempre tienen que ser tornillos M4, pero con el largo que se necesite. Por ejemplo M4 35 si se precisa de 35 mm de largo.

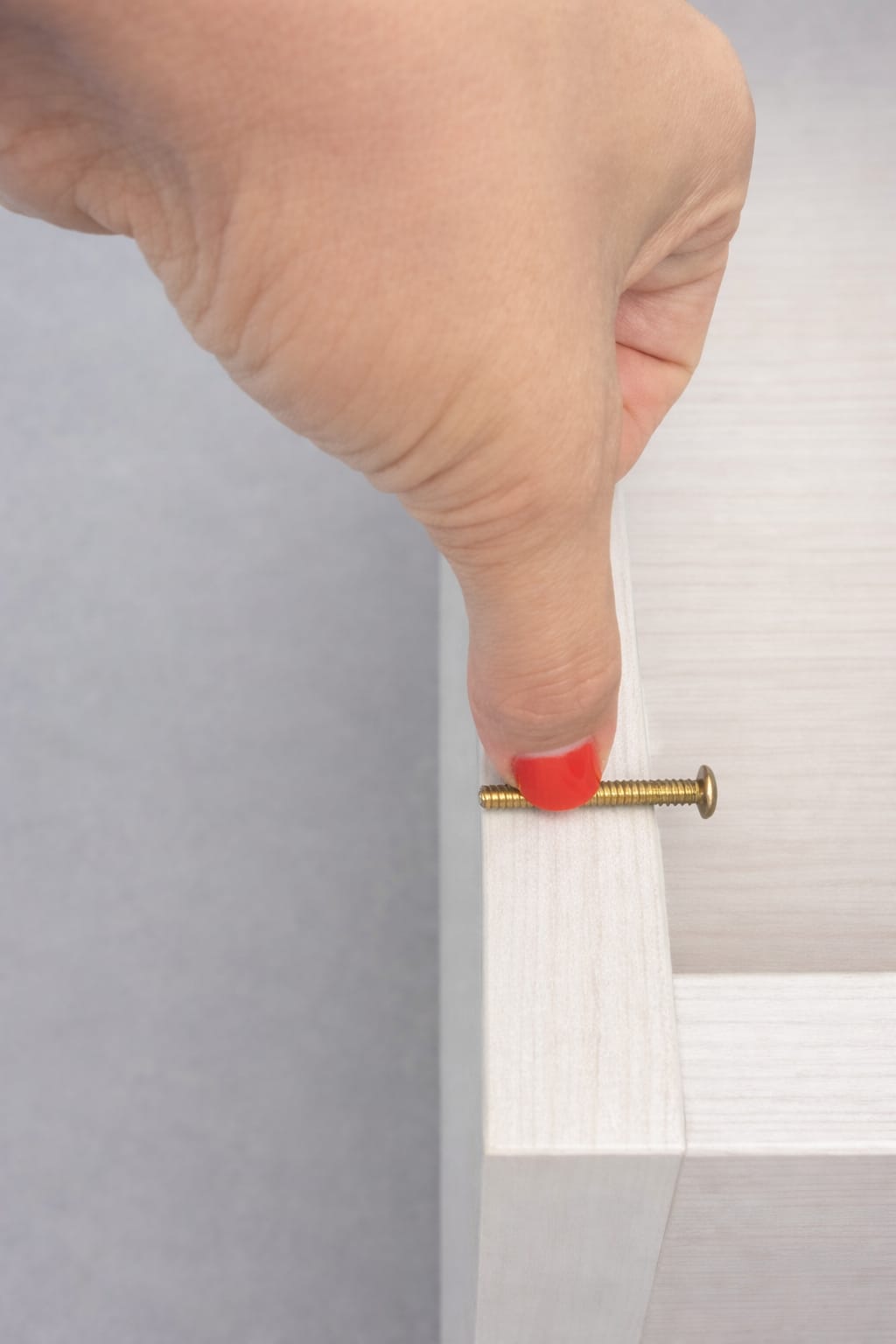

Largo del tornillo incorrecto
Largo del tornillo correcto
Herraje Negro
Herraje Niquel
Herraje Bronce
Tornillos en Bronce
3- Definir la posición del herraje
Si bien la posición del herraje en el mueble depende de varios factores como el diseño, largo del herraje, comodidad de uso, entre otros, sí exiten “reglas” que pueden simplificar la decisión.
Tiradores en cajones:

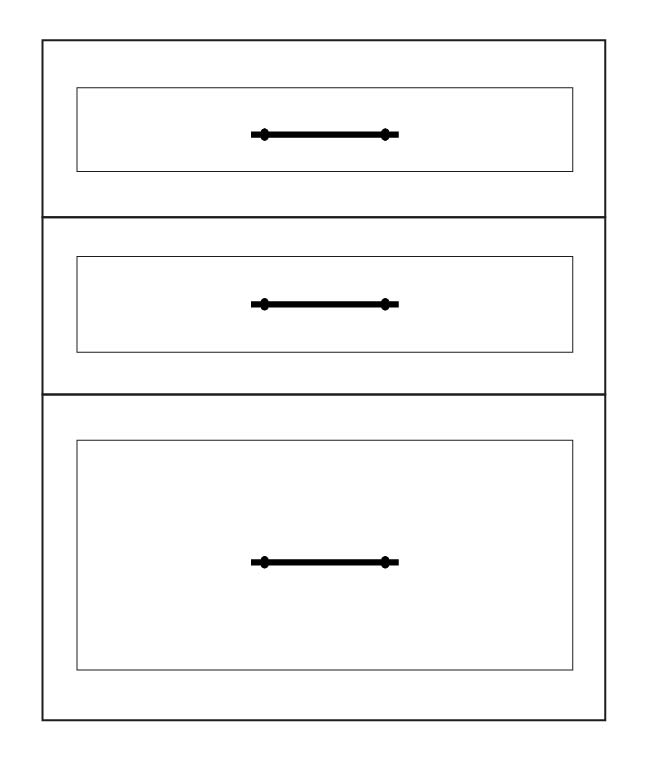

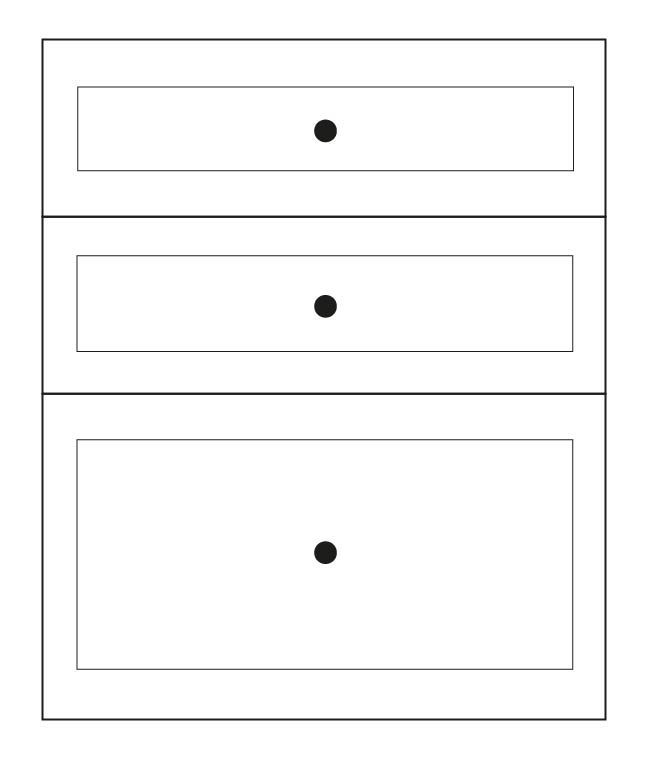

Centrado de arriba a abajo en el centro del cajón, incluso con cajones de diferentes tamaños

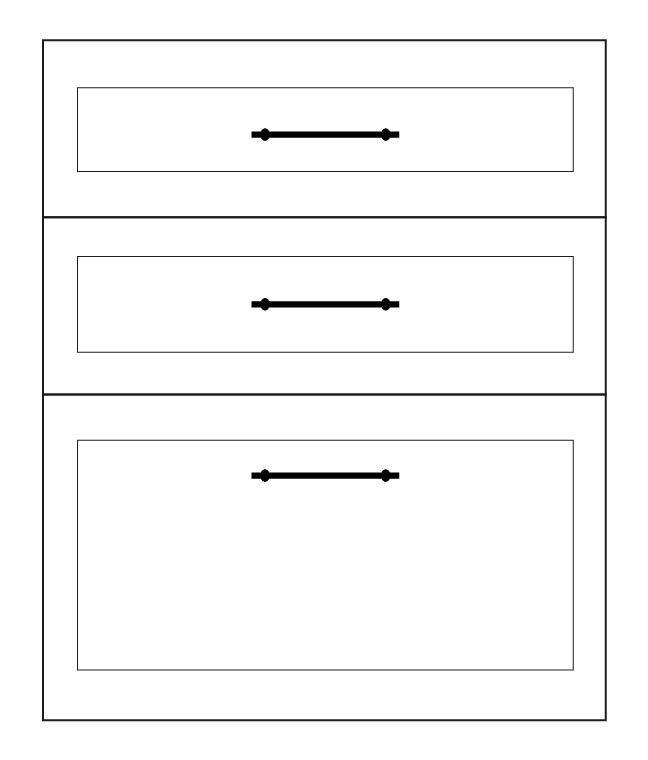

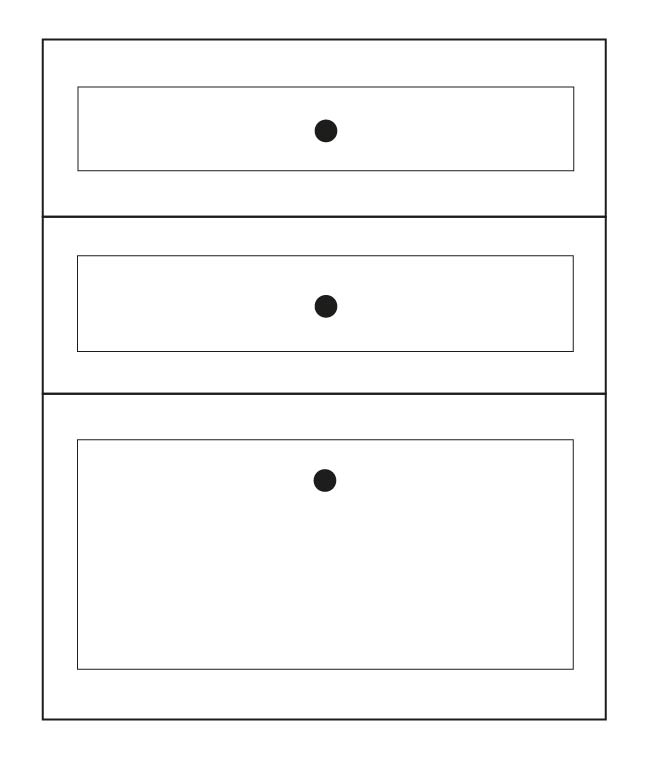

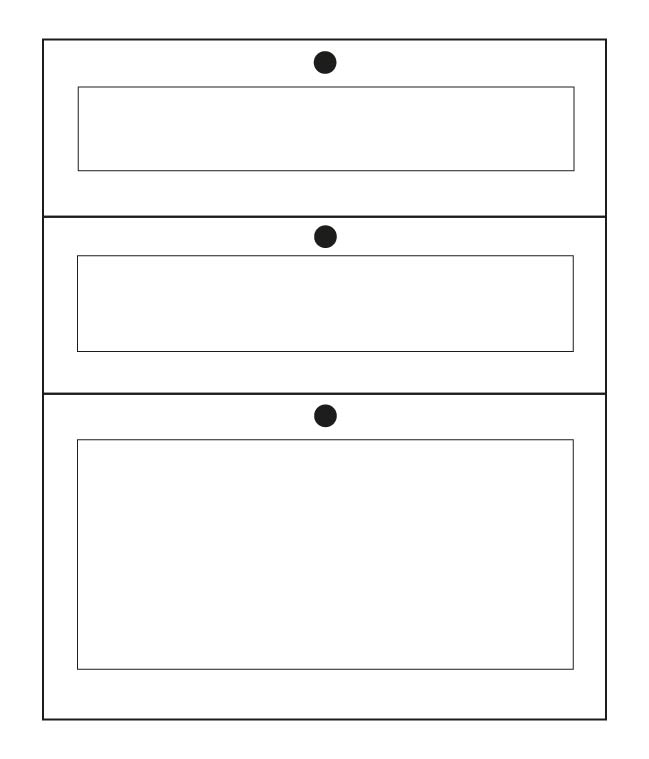

Alineado hacia la parte superior del cajón. Esto se suele utilizar si el ultimo cajón considerablemente más alto.
Espaciado es la combinación de ambos. Facilita el acceso y la apertura de los cajones inferiores sin perder la estética centrada.

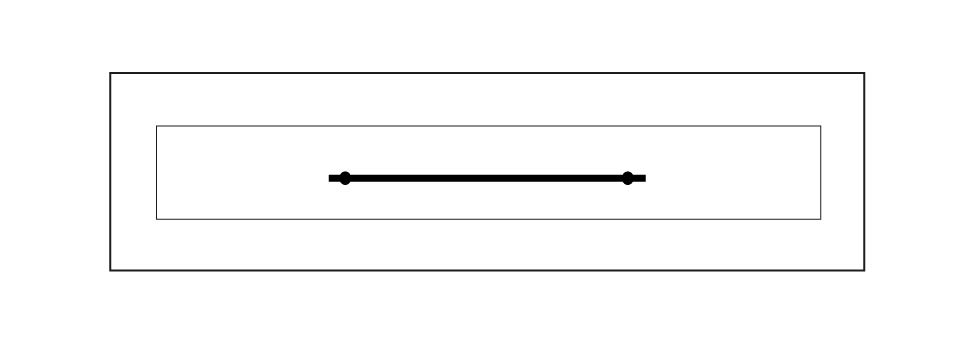

Manijas en cajones:
Centrado de arriba a abajo en el centro del cajón, incluso con cajones de diferentes tamaños

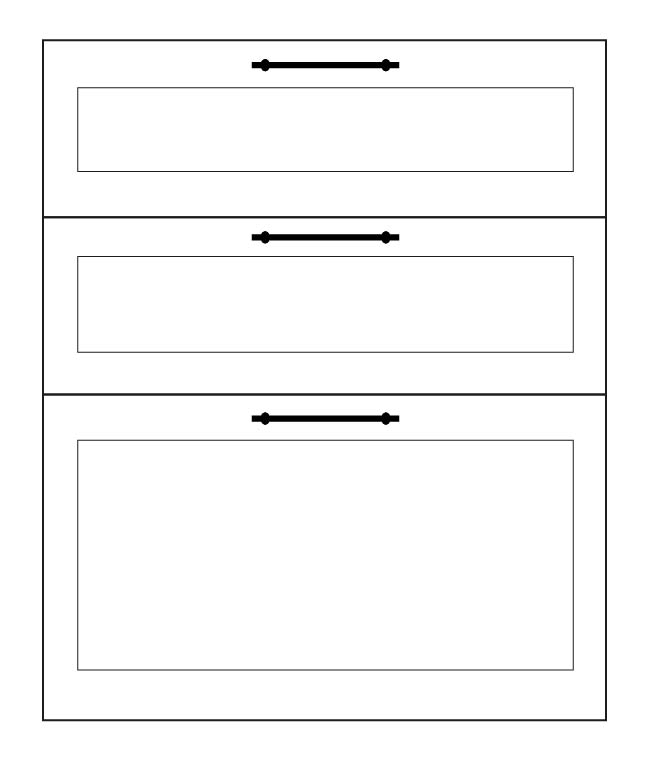

Alineado hacia la parte superior del cajón. Esto se suele utilizar si el ultimo cajón considerablemente más alto.
Espaciado es la combinación de ambos. Facilita el acceso y la apertura de los cajones inferiores sin perder la estética centrada.
Herrajes Alineados en la parte superior
Proyecto por @loloandcohome
Herrajes Espaciados
Cocina Freyre, Cordoba @ebanistamuebles

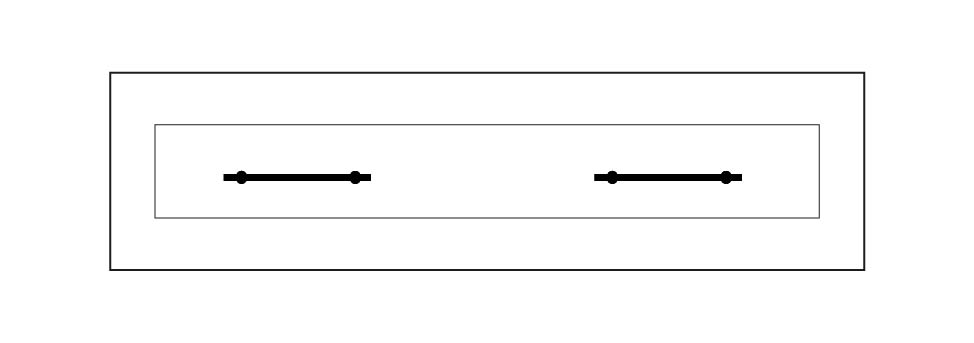

Alternativa para cajones de 80 cm en adelante
Tiradores y manijas en puertas
La posición puede variar según el diseño y el gusto personal. Es importante considerar si la puerta está por encima de la mesada o es muy alta, para garantizar un agarre cómodo y facilitar su apertura.
Puertas sobre el nivel de la mesada

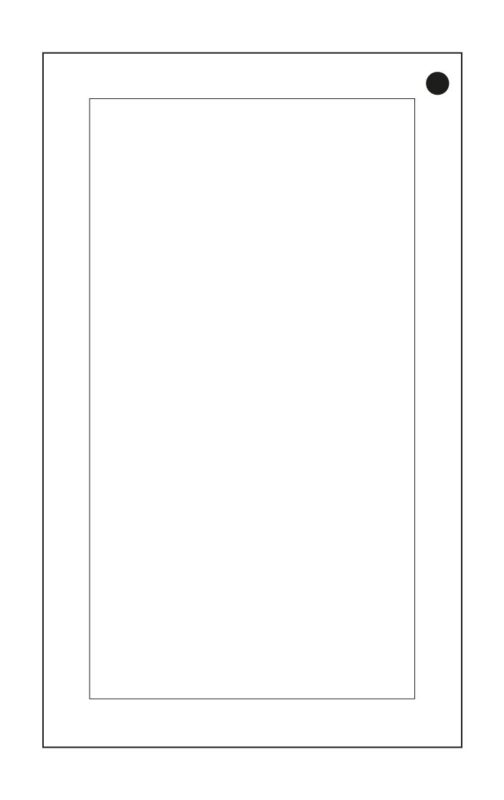

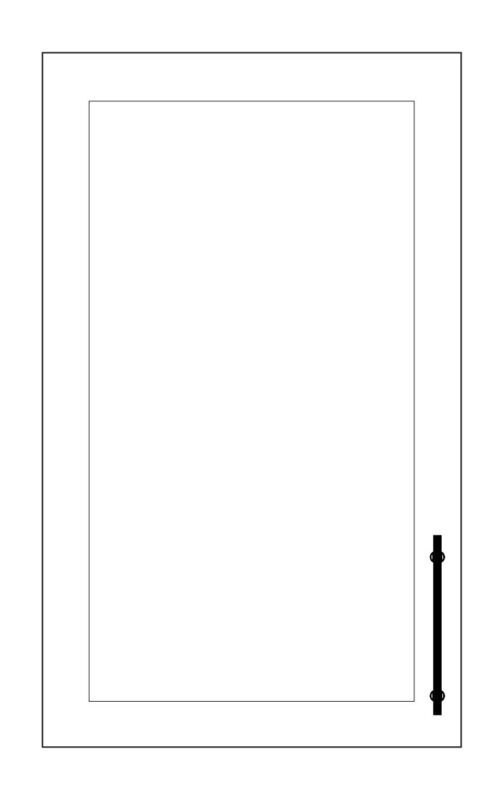

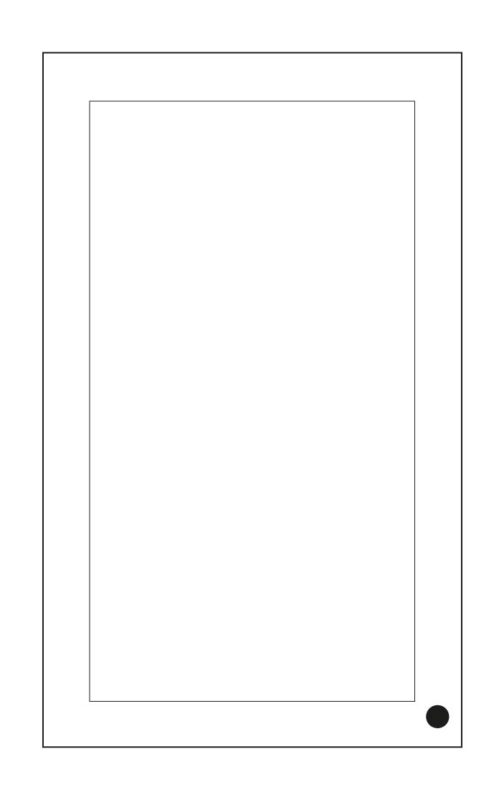

Centrado en relación a la moldura de la puerta

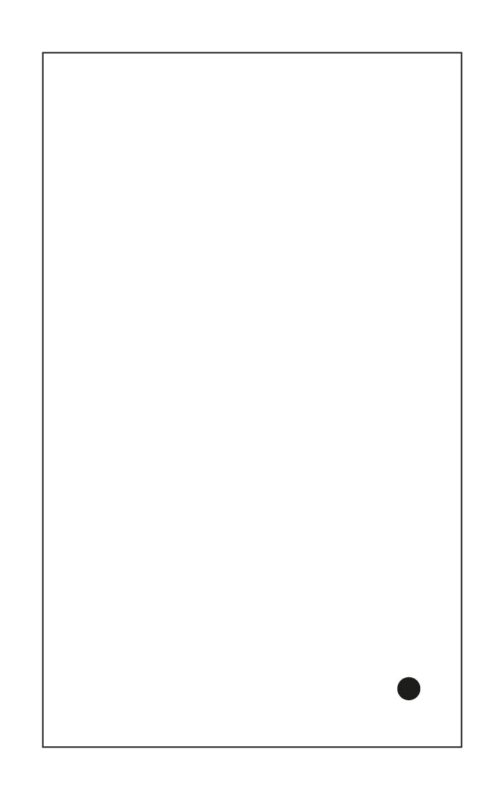

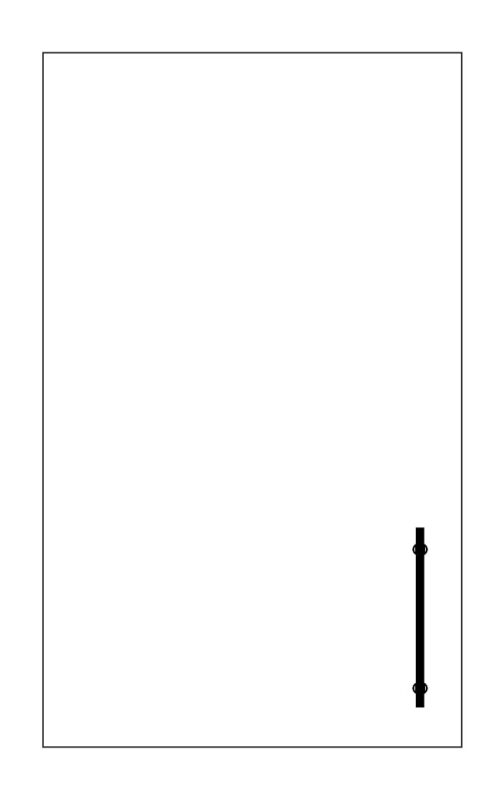

Alineado y elevado de la esquina en puertas tipo placa

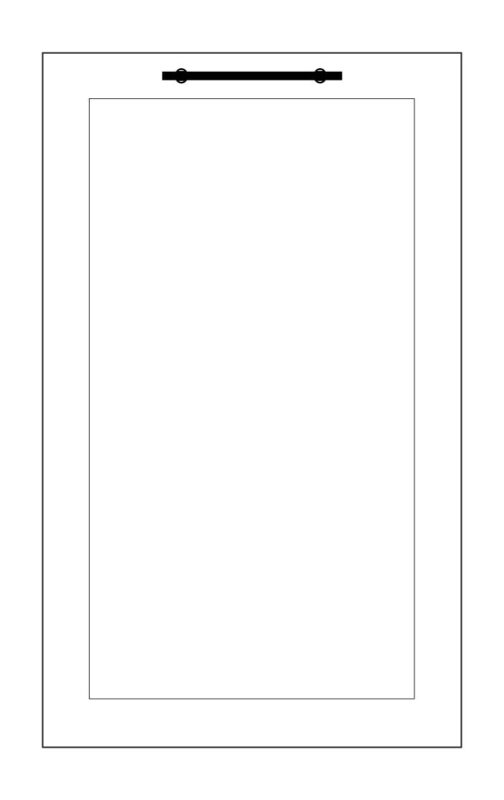

Centrado horizontalmente en relación a la moldura de la puerta
Centrado verticalmente en relación a la moldura de la puerta

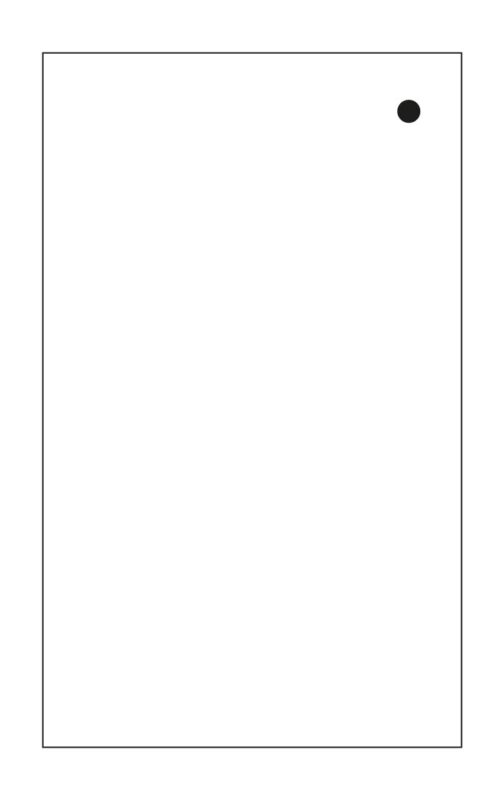

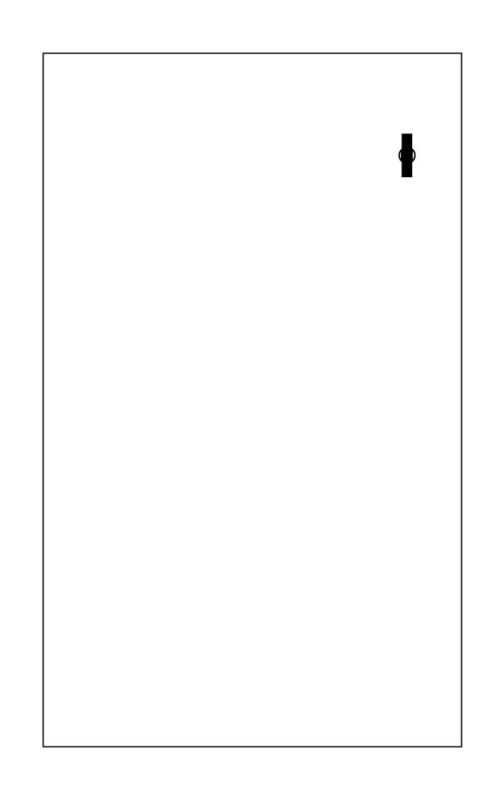

Alineado y elevado de la esquina en puertas tipo placa
Puertas sobre el nivel de la mesada

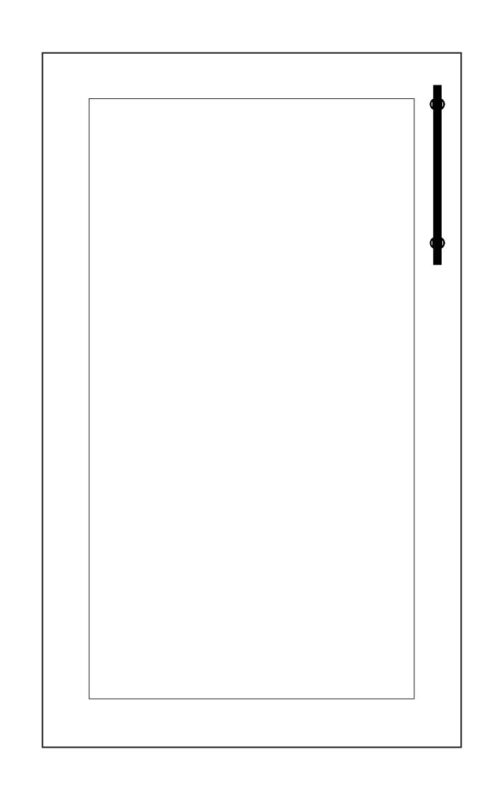

Centrado en relación a la moldura de la puerta
Alineado y elevado de la esquina en puertas tipo placa

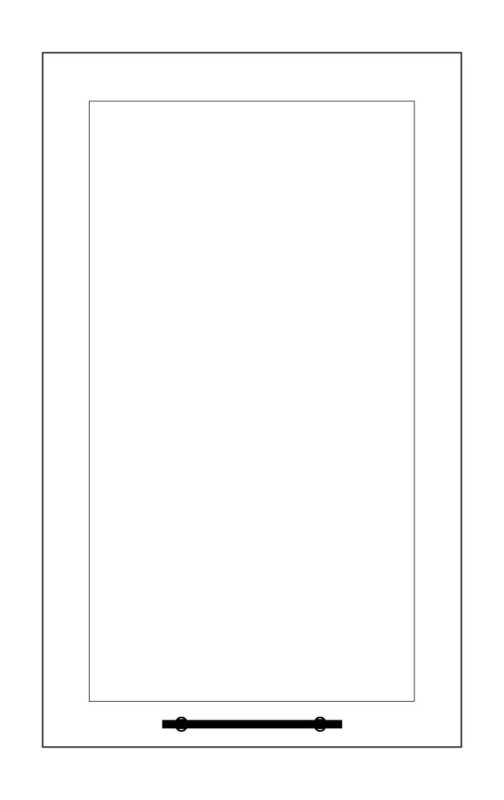

Centrado horizontalmente en relación a la moldura de la puerta
Centrado verticalmente en relación a la moldura de la puerta
Alineado y elevado de la esquina en puertas tipo placa
Centrado en relación a la moldura. Obra Vidt. Palermo, BsAs 2023 por Mira Estudio @miraestudioarq
Centrado verticalmente en relación a la moldura. Proyecto #casahlnd por @lala.loviscek.arq
Centrado en relación a la moldura. Muebles por @amoblamientosmg2
4-Realizar los agujeros en el mueble
Antes de comenzar el proceso de instalación es necesario realizar correctamente los agujeros para los tornillos. Para ello es fundamental medir la distancia entre los tornillos del herraje y realizarlo de la misma medida sobre el frente de la puerta o el cajón en la posición que se desee.
Para ello se puede recurrir a plantillas, medir y marcar cada frente a mano o incluso algunas carpiterías los agujerean con máquina CNC.
Instalación Correcta
Para una correcta instalación, los agujeros para los tornillos deben realizarse a la distancia indicada y perpendiculares (90°) al frente del cajón o puerta.
Instalación incorrecta y consecuencias
En caso de que alguno de los agujeros no se haya perforado a 90° o si la distancia entre agujeros no es la correcta, el tornillo ingresará torcido, generando una fuerza que puede dañar la rosca interna del herraje o incluso la tensión provocará un quiebre en la unión.
5- Atornillar los herrajes
Para realizar la instalación es necesario contar con un destornillador Philips o tipo cruz. Si bien el procedimiento puede variar según el modelo de herraje, en todos los casos es fundamental mantenerlo en la posición correcta, sujetándolo con la mano para evitar que se mueva o se desalineé durante el atornillado. También es importante no ejercer fuerza excesiva sobre el tornillo, ya que esto podría dañar la rosca interna del herraje y afectar su correcto funcionamiento.

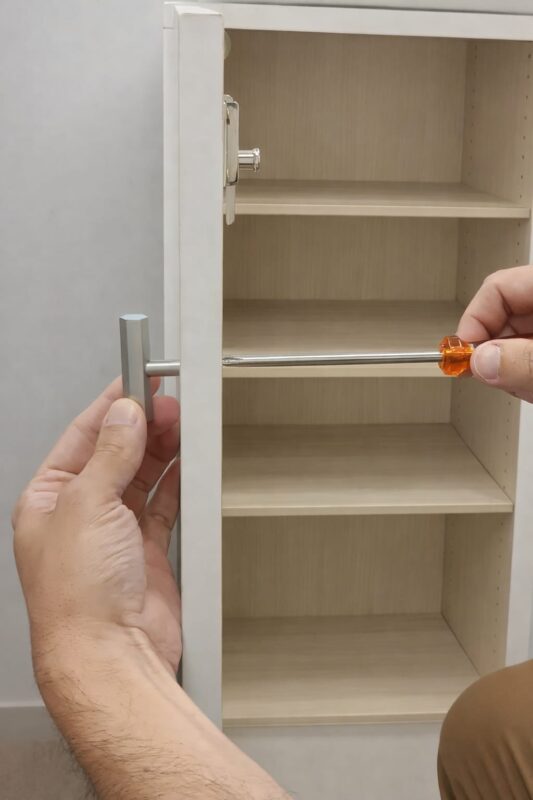

Para un tirador o manija en T
Durante la instalación es necesario sujetar el herraje con una mano mientras se atornilla con la otra. Esto evita que el herraje gire mientras el tornillo se enrosca, asegurando una correcta fijación y protegiendo la rosca interna. Bajo ningún concepto debe girarse el herraje para ajustarlo, ya que hacerlo generaría fuerza en sentido contrario al tornillo, provocando daños en la rosca y haciendo que el herraje quede flojo o fuera de posición.
